Kotły GPT są kotłami poziomymi, trzy-ciągowymi z mokrym tyłem, o konstrukcji płomienicowopłomieniówkowej, przystosowanymi do wytwarzania pary o wydajności od 2 000 do 30 000 kg/h, do 21 barciśnienia. Jednostki kotłowe w standardowym wykonaniu wyposażone są we wszelkie niezbędne urządzeniakontrolne i zabezpieczające. Wszystkie spawy zbiornika ciśnieniowego testowane są zarówno promieniamirentgenowskimi jak i ultradźwiękiem.

 Kocioł parowy NG/C

Kocioł parowy NG/C dwu-ciągowy, płomienicowo – płomieniówkowy z tzw. suchym tyłem



Kotły parowe typu NG/C charakteryzują się:



  • produkcją pary od 300 – 6000 kg/h pary, ciśnienie do 12 bar
  • prostą i wytrzymałą dwu-ciągową konstrukcją z zastosowaniem suchej komory tylnej
  • sprawnością na poziomie co najmniej 88%
  • spalaniem kompletnym, podczas którego nie pozostają niespalone cząstki stałe w gazach wylotowych, dodatkowo umożliwia to utrzymanie niskich emisji NOx; efekt ten uzyskano dzięki właściwym proporcjom komory kotła i cyrkulacji spalin w płomieniówkach kotła
  • możliwością współpracy zarówno z palnikami gazowymi jak i olejowymi
  • łatwą obsługą oraz serwisem dzięki całkowicie otwieranym drzwiom tylnym i przednim umożliwiającym ewentualne zmiany w wężownicy
  • całkowicie zautomatyzowanym działaniem dzięki kompletnemu wyposażeniu we wszelkie niezbędne akcesoria: termometr, regulowany termostat i termostat bezpieczeństwa, po przyłączeniu mediów (woda, prąd gaz) i odprowadzeniu spalin, układ może rozpocząć pracę
  • wszystkie spawy zbiornika ciśnieniowego testowane są zarówno promieniami rentgenowskimi jak i ultradźwiękiem



Jakość urządzenia jest gwarantowana certyfikatem ISO 9001

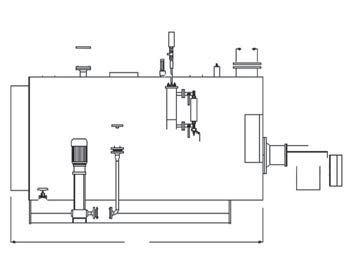

  • Wymiary gabarytowe

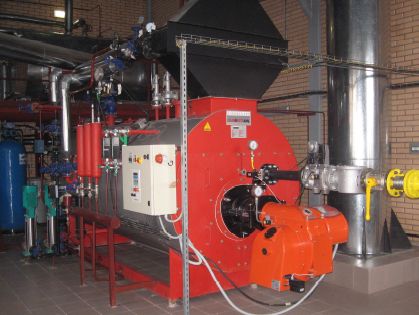

  • Kocioł parowy typu NG/C.
  • Wymiary gabarytowe

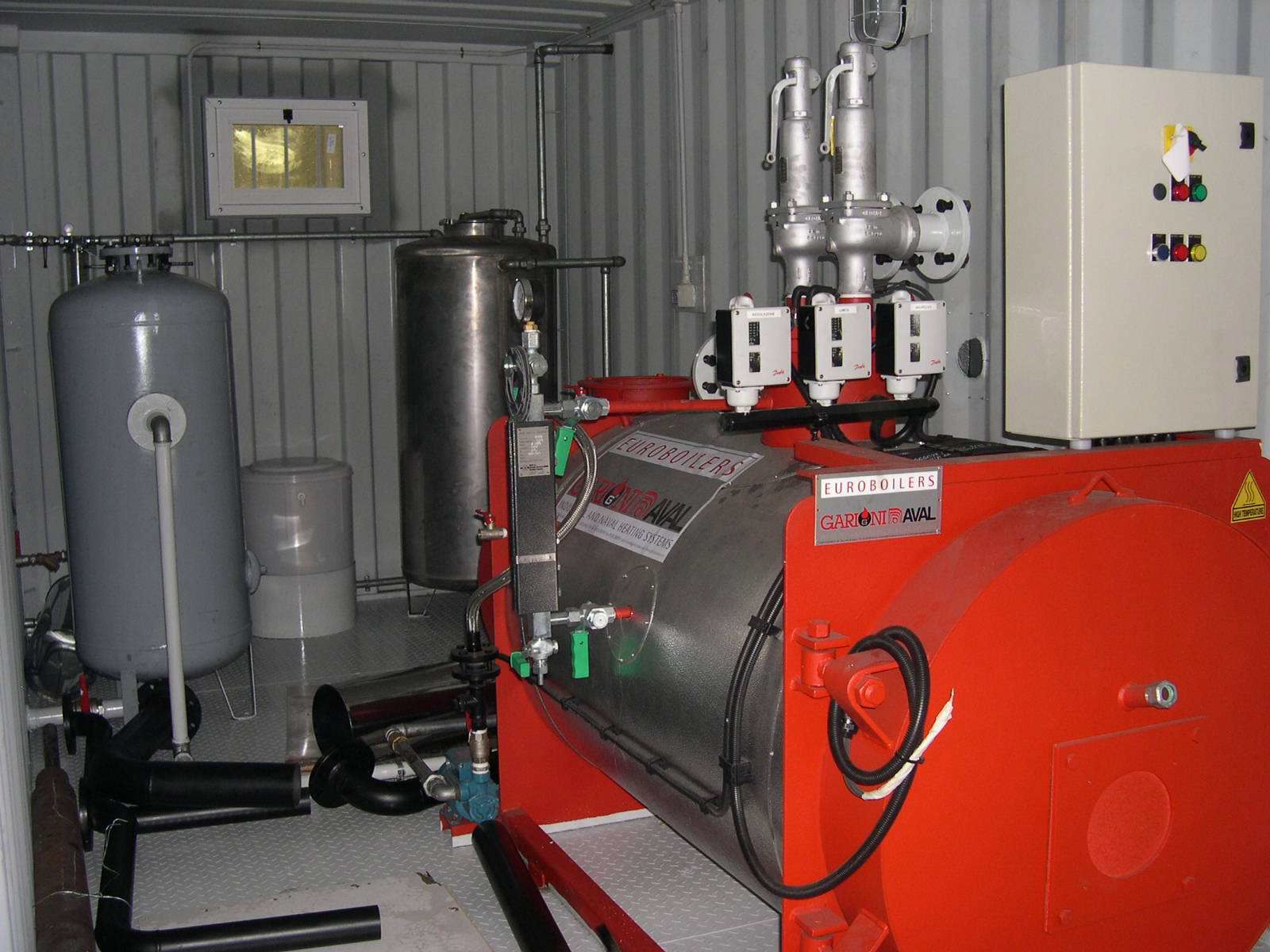

  • Kocioł parowy typu NG/C

  • Kocioł parowy typu NG/C.
  • Kocioł parowy typu NG/C.
  • Kocioł parowy typu NG/C.

Dane techniczne

Model Wydajność Kg/h Moc cieplna kW Sprawność % Długość B mm Szerokość A mm Wysokość H mm Średnica komina Ø Masa własna kg
NG/C 300 300 209 88,0 2300 1800 1500 250 1900
NG/C 500 500 349 88,0 2300 1800 1500 250 1900
NG/C 750 750 523 88,0 2900 1950 1600 250 2400
NG/C 1000 1000 698 88,0 2910 1870 1600 250 2400
NG/C 1500 1500 1047 88,0 3200 1930 1800 350 3750
NG/C 2000 2000 1396 88,0 3380 1960 1850 350 4100
NG/C 2500 2500 1745 88,0 3690 1960 1850 350 5000
NG/C 3000 3000 2093 88,0 3690 2100 2050 300x600 5300
NG/C 3500 2500 2442 88,0 3650 2000   300x600 5700
NG/C 4000 4000 2791 88,0 4190 2140 2200 350x600 6000
NG/C 5000 5000 3489 88,0 4700 2350 2450 350x700 9300
NG/C 6000 6000 4187 88,0 5350 2500 2500 362x812 12000



W skład kotła wchodzi:

  • zbiornik ciśnieniowy – wykonany ze stali kotłowej P275 NH, zbiornik zawiera wszystkie niezbędne przyłącza dla pary, kondensatu oraz osprzętu
  • płomieniówki - wykonane ze stali węglowej FE 32,5 UNI 663 lub ASTM 106 klasy B.
  • izolowany tył komory spalania - wykonany ze stali węglowej
  • przód komory spalania - wykonany ze stali węglowej, zawiera wysokotemperaturowe okładziny ogniotrwałe oraz drzwiczki umożliwiające dostęp do wiązek rur i płyty montażowej palnika
  • otwór wyczystkowy - do celów kontroli wewnętrznej
  • izolacja z wełny mineralnej - o grubości 100 mm i gęstości 100 kg/m3
  • podstawa kotła - wykonana z profili stalowych wspierających konstrukcje kotła i jego akcesoria.



Urządzenia sterujące i kontrolne:

  • poziomowskaz
  • manometr ciśnienia pary z zaworem manometrowym trójdrogowym
  • presostat ciśnienia maksymalnego
  • przetwornik ciśnienia pary do regulacji palnika
  • elektroniczna regulacja poziomu wody
  • wziernik do kontroli płomienia
  • Gariomatic - cyfrowy system sterowania i monitoringu.



Elektryczny panel sterowania:

  • obudowa IP 54
  • wyłącznik główny z blokadą drzwi
  • włącznik palnika
  • stycznik pompy
  • elektroniczny moduł sterowania
  • 12-przyciskowa klawiatura z poliwęglanu służąca do ustawień parametrów pracy urządzenia
  • Gariomatic – cyfrowy system wyświetlania oraz sterowania parametrami pracy z możliwością programowania
  • bezpieczniki
  • przekaźniki
  • lampki sygnalizacyjne
  • niskonapięciowe obwody sterowania
  • przycisk RESET
  • wyłącznik awaryjny



Pompa zasilająca:

Pompa wody z silnikiem elektrycznym, zamontowana na płozach kotła, wydajności i wysokości podnoszenia ciśnienia zgodnie z normami.


1 Palnik 5 Płomieniówki
2 Wylot pary 6 Komora nawrotna
3 Korpus 7 Izolacja
4 Komora spalania 9 Komin



1 Zawory bezpieczeństwa 9 Manometr
2 Zawór na wylocie pary 10 Wyłącznik ciśnieniowy
3 Zawór odmulania 11 Przekaźnik ciśnienia
4 Wlot wody 12 Przyłącze pomocnicze
5A Pompa wody zasilającej 13 Przyłącze miernika zasolenia (opcjonalnie)
5B Pompa wody zasilającej (opcjonalnie) 14 Przyłącze pomocnicze
6 Manometr z zaworem manometrycznym 15 Szafa pomocnicza
7 Wodowskaz 16 Palnik (opcjonalnie)
8 Komin

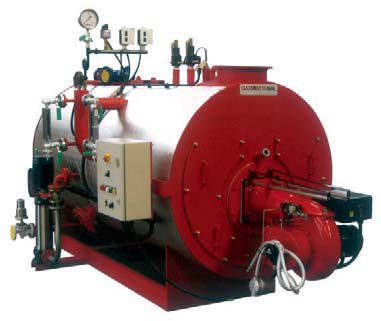

 Kocioł parowy GBP

Kocioł parowy GBP (1,0 oraz 0,5 bar)



Kocioł GBP posiada komorę nawrotną spalania wyposażoną w tzw. mokry dół. Ww urządzenia, pracujące na ciśnieniu 0,5 bar lub 1,0 bar, są idealne dla małych i średnich zakładów przemysłowych, gdzie niezawodność i prostota to podstawowe wymogi. Niskociśnieniowe kotły GBP są stosowane w przypadku zapotrzebowania na produkcje od 100 do 3000 kg/h pary lub przegrzanej wody.



Dodatkowo, kotły parowe GBP posiadają następujące zalety:

  • wysoka sprawność (≥ 88%), dzięki wykorzystaniu wysokiej temperatury spalin powstałych w komorze spalania
  • spaliny powracają do przodu kotła, gdzie mają ujście do przewodów rurowych, a następnie do komina
  • łatwy dostęp do okresowej inspekcji oraz szybkiego czyszczenia dzięki drzwiczkom, w które są wyposażone.

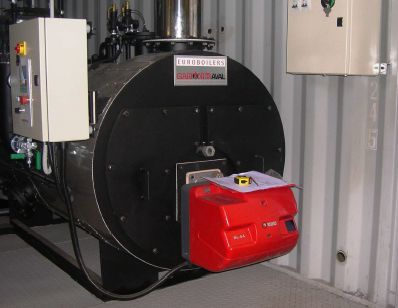

  • Kocioł parowy GBP
  • Kocioł parowy GBP
  • Kocioł parowy GBP



Jakość kotła parowego typu GBP potwierdza certyfikat jakości ISO 9001.



Dane techniczne

Kocioł parowy GBP 0,5 bar



Model Wydajność Kg/h Moc cieplna kW Sprawność % Długość B mm Szerokość A mm Wysokość H mm Średnica komina Ø Masa własna kg
GBP 100 100 70 88,0 1129 850 1490 200 300
GBP 150 150 105 88,0 1380 910 1540 200 450
GBP 200 200 140 88,0 1380 910 1540 200 450
GBP 250 250 174 88,0 1440 920 1565 250 550
GBP 300 300 209 88,0 1675 930 1750 250 570
GBP 400 400 279 88,0 1825 1000 1800 250 820
GBP 500 500 349 88,0 1950 1050 1900 250 900
GBP 600 600 419 88,0 1925 1100 2000 250 1000
GBP 800 800 558 88,0 2250 1150 2100 250 1100
GBP 1000 1000 698 88,0 2250 1250 2150 300 1350
GBP 1200 1200 837 88,0 2500 1510 1850 300 1750
GBP 1400 1400 977 88,0 2540 1580 1942 300 1950
GBP 1600 1600 1116 88,0 2600 1450 2930 350 2500
GBP 2000 2000 1395 88,0 2625 1835 3080 350 3250
GBP 2500 2500 1744 88,0 3035 1910 3210 400 3350
GBP 3000 3000 2093 88,0 Informacja dostępna na zapytanie


Kocioł parowy GBP 1,0 bar



Model Wydajność Kg/h Moc cieplna kW Sprawność % Długość B mm Szerokość A mm Wysokość H mm Średnica komina Ø Masa własna kg
GBP 100 165 115 88,0 1670 1140 1510 200 1100
GBP 150 250 174 88,0 1800 1300 1550 250 1100
GBP 200 333 233 88,0 1800 1300 1550 250 1600
GBP 250 416 291 88,0 2050 1300 1550 250 1750
GBP 300 500 349 88,0 2010 1620 2090 250 1750
GBP 400 666 465 88,0 2300 1910 2090 250 2000
GBP 500 933 581 88,0 2310 1775 2340 300 2100
GBP 600 1000 698 88,0 2600 1775 2340 300 2200
GBP 700 1166 814 88,0 2550 1550 1850 350 2600
GBP 800 1333 930 88,0 2550 1550 1850 350 2600
GBP 900 1500 1047 88,0 2835 1935 2500 350 3100
GBP 1000 1666 1163 88,0 2835 1935 2500 350 3100
GBP 1200 2000 1395 88,0 3050 2000 1850 350 3100
GBP 1500 2500 1744 88,0 3350 2000 2125 450 3600
GBP 1800 3000 2093 88,0 3350 2000 2125 450 3600





Kocioł parowy GBP o wydajności od 100 do 3 000 kg pary/h pracujący do ciśnienia projektowego 0,5 lub 1,0 bar g.



W skład kotła wchodzi:

  • zbiornik ciśnieniowy – wykonany ze stali węglowej FE 401,1 KW UNI 5869/75 zgodnie z dyrektywą PED (Pressure Equipment Directive) oraz certyfikatem ISPESL (The Italian National Institute for Occupational Safety and Prevention), zbiornik składa się z zewnętrznej powłoki, komory spalania oraz płomieniówek,
  • płomieniówki - wykonane ze stali węglowej FE 32,5 UNI 663 lub ASTM 106 klasy B
  • izolowany tył komory spalania wraz z wyjściem kominowym oraz możliwością demontażu - wykonany ze stali węglowej
  • przód komory spalania - wykonany ze stali węglowej, zawiera wysokotemperaturowe okładziny ogniotrwałe oraz drzwiczki umożliwiające dostęp do wiązek rur i płyty montażowej palnika
  • otwór wyczystkowy - do celów kontroli wewnętrznej
  • izolacja z wełny mineralnej - o grubości 100 mm i gęstości 100 kg/m3, pokryta aluminiową blachą
  • podstawa kotła - wykonana z profili stalowych wspierających konstrukcje kotła i jego akcesoria



Zawory:

  • zawór na wylocie pary PN16
  • zawór odmulania PN16
  • zawory na podłączeniu poziomowskazu (2 szt.)
  • zawór kulowy wody zasilającej



Urządzenia sterujące i kontrolne:

  • poziomowskaz
  • manometr ciśnienia pary z zaworem manometrowym trójdrogowym
  • presostat ciśnienia maksymalnego
  • presostat kontrolny (2-stopniowe modele)
  • elektroniczna regulacja poziomu wody
  • regulator ciśnienia
  • Gariomatic - cyfrowy system sterowania i monitoringu



Urządzenia zabezpieczające:

  • wyłącznik ciśnieniowy bezpieczeństwa
  • poziomowskaz,
  • zawory bezpieczeństwa
  • czujnik niskiego poziomu wody



Elektryczny panel sterowania:

  • wyłącznik główny z blokadą drzwi
  • włącznik palnika
  • stycznik pompy
  • elektroniczny moduł sterowania
  • Gariomatic – cyfrowy system wyświetlania oraz sterowania parametrami pracy
  • bezpieczniki
  • przekaźniki
  • lampki sygnalizacyjne
  • niskonapięciowe obwody sterowania
  • przycisk RESET



Pompa zasilająca:

  • pompa odśrodkowa z silnikiem elektrycznym zamontowana na stalowej podstawie o wydajności i wysokości podnoszenia zgodnej z rozporządzeniem PED (Pressure Equipment Directive)
  • połączenie pompa/kocioł zawór wody zasilającej wraz z zaworem zwrotnym

1 Palnik 5 Płomieniówki
2 Wylot pary 6 Komora nawrotna
3 Korpus 7 Izolacja
4 Komora spalania 8 Przyłącze kominowe

 1  Zawór bezpieczeństwa  8 Manometr
2 Zawór na wylocie pary 9 Wyłącznik ciśnieniowy
3 Zawór kontrolny 10 Ogranicznik ciśnienia
4 Zawór elektromagnetyczny wody 11 Wyłącznik ciśnieniowy
5 Zawór przechwytujący 12 Szafa sterownicza
6 Zawór odmulania 13 Sondy poziomu
7 Wodowskaz 14 Przyłącze sterowania wodą zasilającą

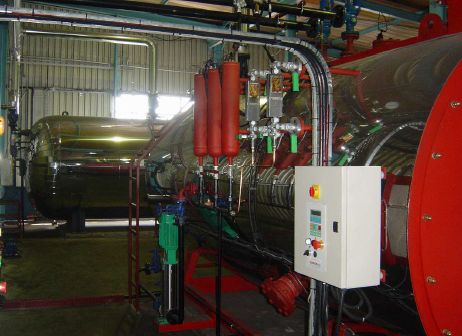

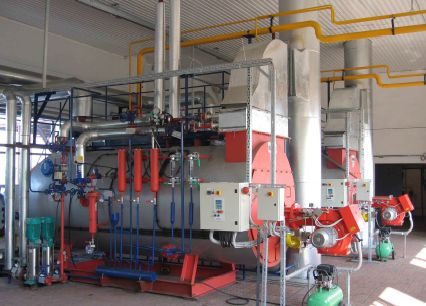

 Kocioł parowy GPT

Kotły GPT są kotłami poziomymi, trzy-ciągowymi z mokrym tyłem, o konstrukcji płomienicowopłomieniówkowej, przystosowanymi do wytwarzania pary o wydajności od 2 000 do 30 000 kg/h, do 21 barciśnienia. Jednostki kotłowe w standardowym wykonaniu wyposażone są we wszelkie niezbędne urządzeniakontrolne i zabezpieczające. Wszystkie spawy zbiornika ciśnieniowego testowane są zarówno promieniamirentgenowskimi jak i ultradźwiękiem.



Jakość kotła parowego typu GPT potwierdza certyfikat jakości ISO 9001.



Dane techniczne



Model Wydajność Kg/h Moc cieplna kW Sprawność % Długość B mm Szerokość A mm Wysokość H mm Średnica komina Ø Masa własna kg
GBP 2000 2000 1396 90,0 3550 2100 2400 350 7000
GBP 3000 3000 2093 88,8 4000 2250 2500 450 8500
GBP 3500 3500 2442 88,7 Informacja dostępna na zapytanie
GBP 4000 4000 2791 89,0 4700 2320 2700 500 11000
GBP 5000 5000 3489 89,7 4900 2350 2750 550 12500
GBP 6000 6000 4187 87,6 5200 2450 2850 600 14500
GBP 8000 8000 5582 89,0 5200 2600 3000 700 18000
GBP 10000 10000 6978 89,6 5900 2700 3100 800 21500
GBP 12000 12000 8374 89,0 6750 2850 3350 850 26500
GBP 15000 15000 10467 89,3 7260 3000 3000 900 28500
GBP 16000 16000 11165 89,3 8103 3000 3000 900 28500
